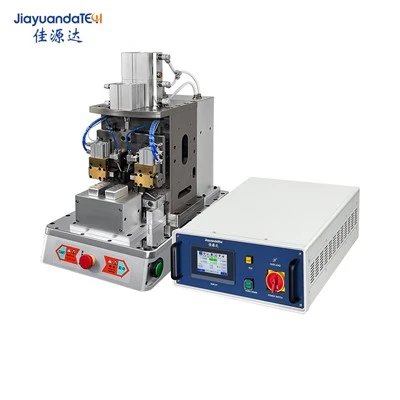

Ultrasonic Metal Spot Welder
Ultraljudsmetallfläcken antar en funktionell modulär design och är flexibel att använda; Utrustningen har hög svetsnoggrannhet och låg temperatur under svetsning .
Arbetsprincip:
1. The transducer converts the ultrasonic high-power oscillating signal into mechanical energy of the corresponding frequency, and applies it to the interface of the metal sheet to be welded, so that the joint of the metal sheet generates heat instantly, and then activates the particles in the metal lattice, so that the Molecules where the metal sheets meet are interpenetrated and welded tillsammans .
2. Ultrasonic Metal Spot Welder is a mechanical processing process, which converts high-frequency electric energy into mechanical vibration through the transducer device and acts on the workpiece, so that the surfaces of the workpieces in contact with each other generate high-frequency friction to generate heat and condense and weld. During the process, there is no current passing through the weldment, and no Svetsbågen genereras i det elektriska svetsläget . Eftersom ultraljudssvetsning inte har problem som värmeledning och resistivitet, är det utan tvekan en idealisk metallsvetsning för icke-järnhaltiga material .} system, särskilt aluminium, nickel, koppar, silver och andra tunna och tunna material Kompositsvetsning har en idealisk effekt .
Parametrar:
| Produktmodell | L40-P800 | L20-P2000 | L20-P4500 |
| Strömförsörjning | Enfas AC220V/AC110V Switchable 50Hz | Enfas AC220V/AC110V Switchable 50Hz | Enfas AC220V/AC110V Switchable 50Hz |
| Lufttillförsel | Tryckluft 0.5-0.8 MPA | Tryckluft 0.5-0.8 MPA | Tryckluft 0.5-0.8 MPA |
| Ultraljudstoppkraft (W) | 500 | 1200 | 2600 |
| Maskinens maximala kraft (W) | 600 | 1500 | 2800 |
| Ultraljudsfrekvens (KHZ) | 40 | 20 | 20 |
| Maximal ultraljudstid | 0.4s | 0.4s | 0.4s |
| Justerbar noggrannhet för ultraljudstid (er) | 0.01s | 0.01s | 0.01s |
| Ultraljudsmögelanslutningstrådstorlek | M8*1.25 | 1/2*20UNF | 1/2*20UNF |
| Dataport | Kan exportera varje svetsdata från en extern USB -enhet | Kan exportera varje svetsdata från en extern USB -enhet | Kan exportera varje svetsdata från en extern USB -enhet |
| Övre mögelstorlek (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Bottenformstorlek | 20 × 20 snabb demontering och utbytbar | 20 × 20 snabb demontering och utbytbar | 20 × 20 snabb demontering och utbytbar |
| Maximalt antal svetskikt | 20 lager kopparfolie (negativ elektrod) 20 lager av aluminiumfolie (positiv elektrod) | 30 lager av kopparfolie (negativ elektrod) 30 lager av aluminiumfolie (positiv elektrod) | 60 lager kopparfolie (negativ elektrod) 60 lager aluminiumfolie (positiv elektrod) |
Drag:
1. Lödfogarna är fasta;
2. Det inre motståndet hos lödfogen är liten;
3. Säkerhet;
4. Inget spår av oxidation;
5. lätt att använda
Vanliga frågor:
F: Fördelarna med Ultrasonic Metal Spot Welder jämfört med traditionell svetsprocess
A:1. Svetsningstiden är mycket kort och svetsningen kan slutföras på ett ögonblick inom 0,5 sekunder;
2. Arbetstemperaturen överskrider inte sin glödgningstemperatur, så den ändrar inte den metallografiska strukturen för arbetsobjektet;
3. Bra konduktivitet efter svetsning, och dess resistivitet är extremt låg, nästan lika med noll;
4. Det finns klibbig smuts eller oxid på metallytan, utan ytbehandling, kan den svetsas perfekt;
5. Nästan alla arbetsstycken kan svetsas utan förbehandling, utan lödning och lödolja tillsatser, vilket är ekonomiskt och bekvämt;
6. Svetshuvudet och smältverktyget är tillverkat av slitbeständiga material och har lång hållbarhet;
7. Inga gnistor genereras under svetsning, operatören är säker och säker, det finns ingen röklukt, och det kommer inte att orsaka luftföroreningar .
För mer information om Ultrasonic Metal Spot Welder, vänligen kontakta oss!
